成都师范学院-逸夫图书馆
简介
成都师范学院逸夫图书馆位于成都市温江区，总的建筑面积：26980 m2，地上:25800 m2、地下1180 m2，地下一层、地上七层，建筑类别：抗震设防烈度为7度，耐火等级为1级.结构类型为现场钢筋混凝土框架结构.设计使用年限为50年.本项目模型由BIM团队：唐琴、左娅、李朝睿三人共同完成，建模周期为1个月，包括前期学习、实地考察、模型绘制、后期修改、渲染出图等过程。
项目介绍
本项目位于成都市温江区，总的建筑面积：26980 m2 ，地上:25800 m2 、地下1180 m2 ，地下一层、地上七层，建筑类别：抗震设防烈度为7度，耐火等级为1级.结构类型为现场钢筋混凝土框架结构.设计使用年限为50年.首层为大厅、会议厅，主要用于学校相关会议的召开，二至六层是图书收藏室及自习室，主要为师生提供学习平台，七层为学校的校史馆！
渲染出图：
建模过程
1. 根据设计图纸，三人分工进行模型的绘制，最后通过链接模型建立整体模型。共计一个月.
2. 因为图书馆结构复杂，在建模过程中遇到了很多的问题，三人一起讨论，共同解决了问题.
3. 在建模过程中用了红瓦插件，使模型的精确度提高了很多.
建模过程模型展示：

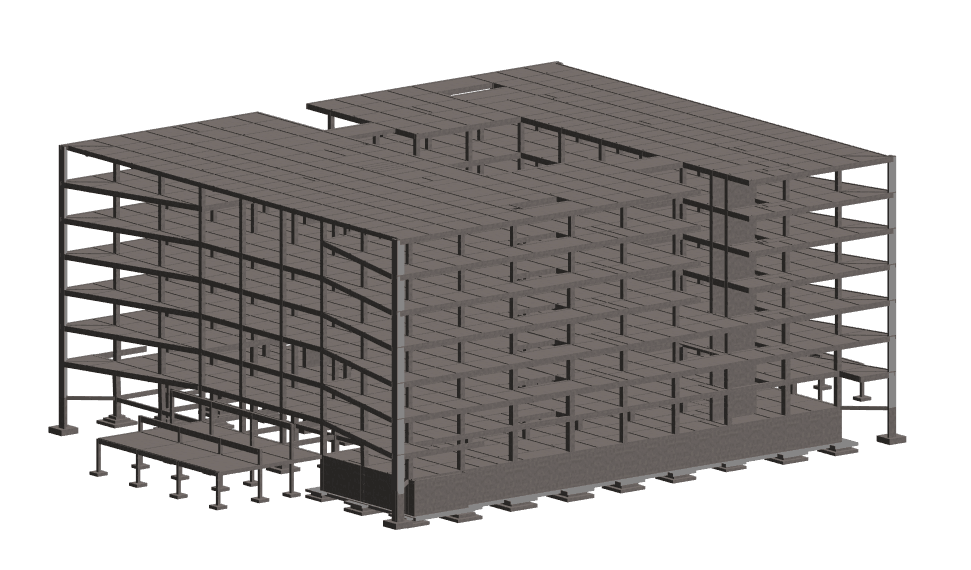

结构专业：

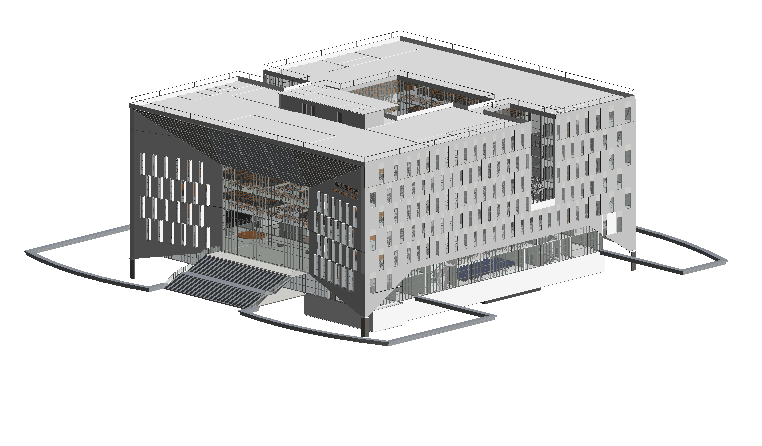

建筑专业：
建模大师使用心得
1. 建模大师的使用很大程度上减少了建模的时间，为建模提供了很大的便利.
2. 建模大师族库中很多常用族的提供，非常赞，为红瓦科技建模大师疯狂打call.
3. 建模大师翻模的速度快，精准度高.
