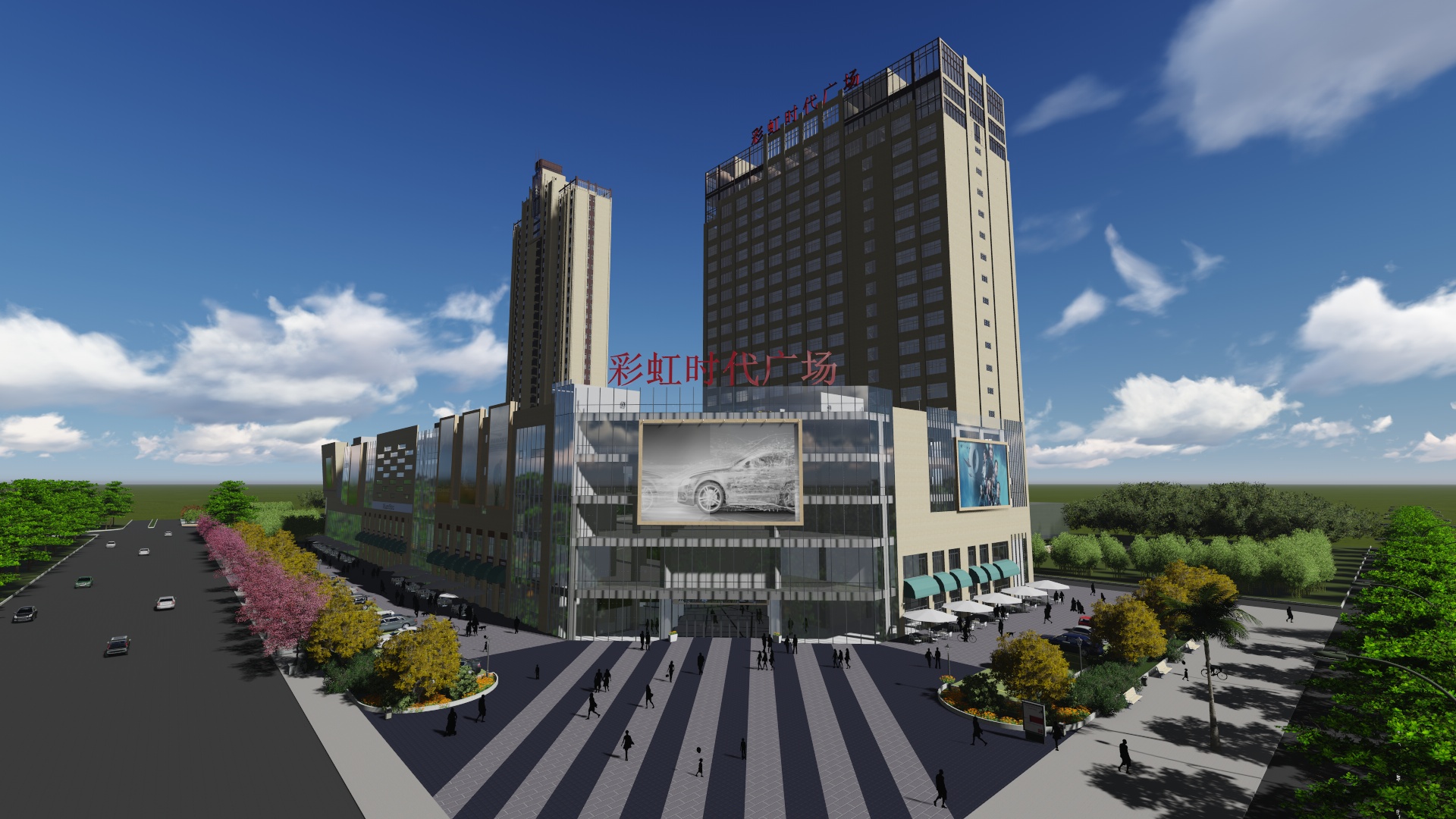

该项目为商业综合体，在设计及施工过程中存在多重难点：
             (1)  场地狭窄，平面组织及管理难度大；
             (2) 工程体量大，工期紧张；
             (3) 幕墙造型复杂，龙骨与结构梁、预埋件定位复杂，设计施工难度大；
             (4) 建筑功能区分多，结构复杂，统一协调困难；
             (5) 机电综合管线复杂，全专业三维协同分析查错；
             (6) 基于 BIM 模型的主要使用空间内部净高优化

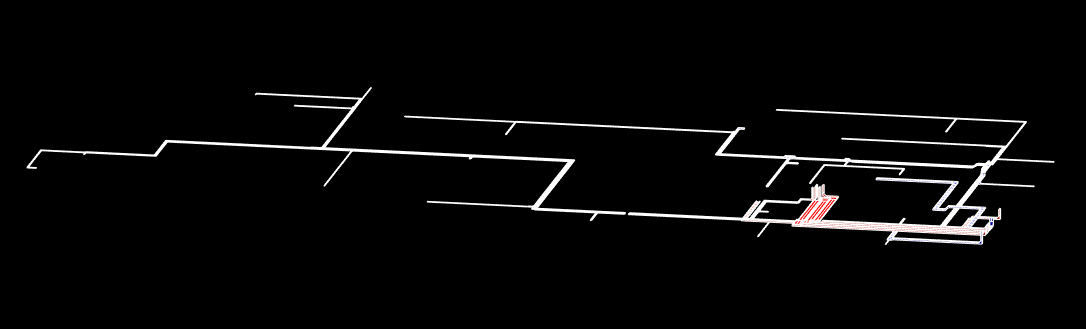

         因造型复杂，建筑内部空间变化多样、夹层众多，  BIM   模型较好地协调了各设备管线的路径和交叉，并对一些复杂节点提供了直观的分析辅助。同时，  BIM   模型对建筑外表皮复杂的幕墙系统、主体维护结构、主体结构支持体系提供了精准的定位。

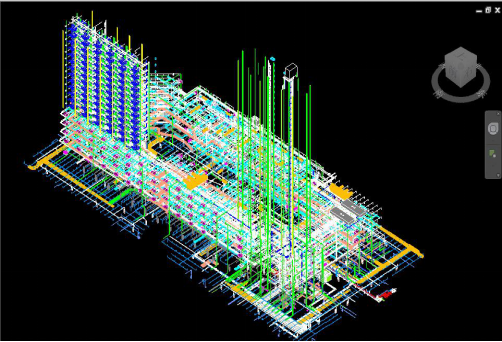

在此针对该项目机电部分建立  Revit  模型，结合族库大师、  Navisworks  、  Fuzor  、  Lumion  、斯维尔等多款软件，对模型进行利用分析：

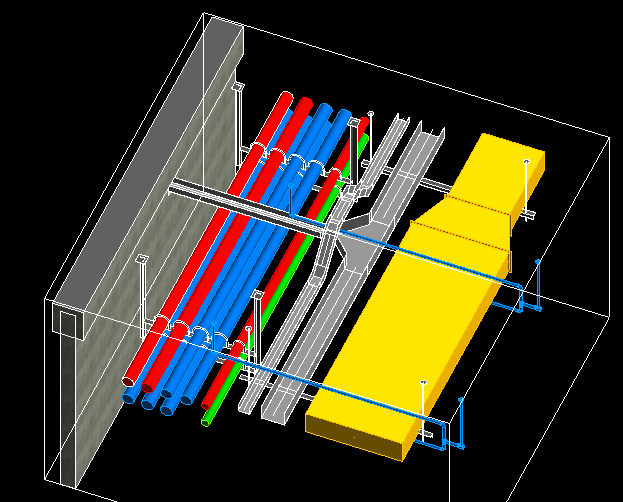

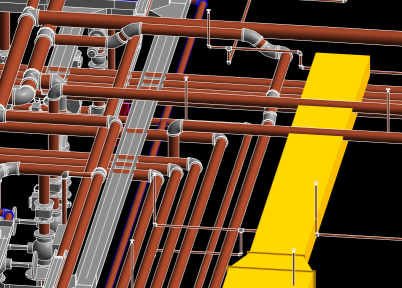

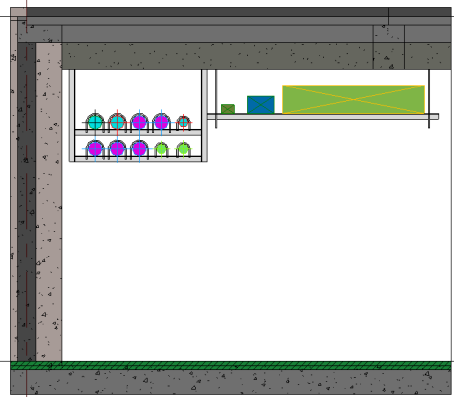

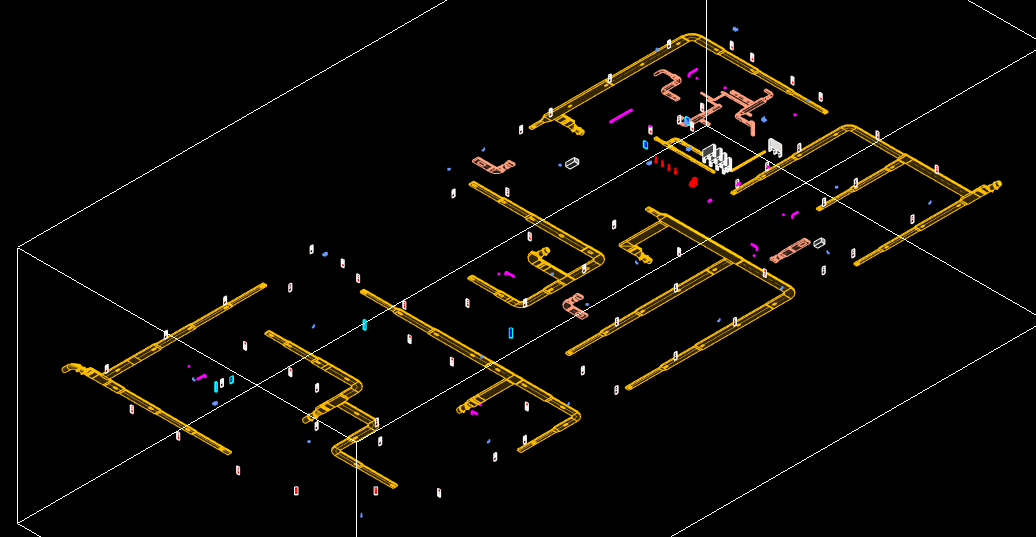

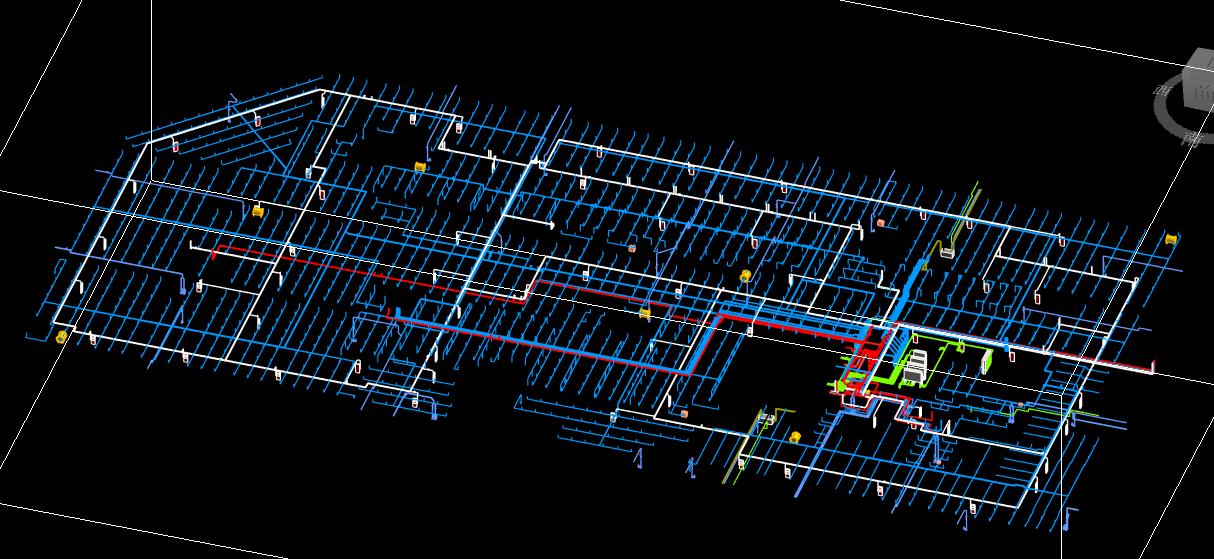

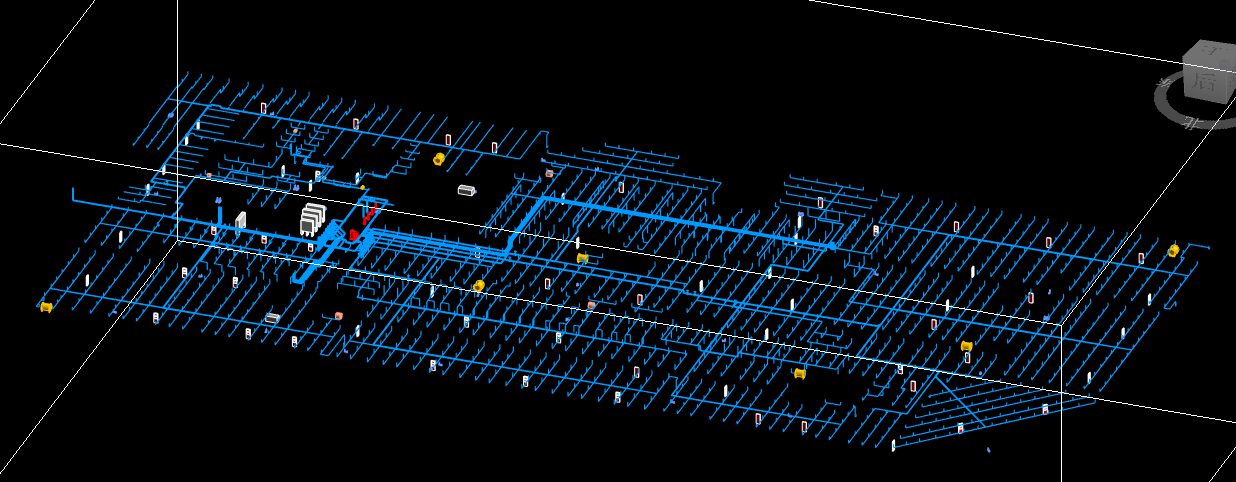

        利用机电模型在  Navisworks中进行碰撞检测，并出具碰撞检测报告，找到碰撞节点，进行管线综合调整，同时布置支吊架，对地下室管线整体整理，从而保证净空要求；

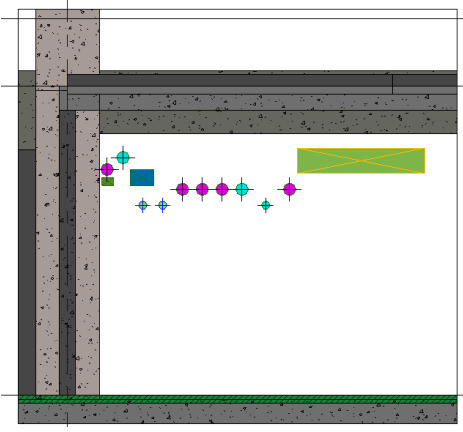

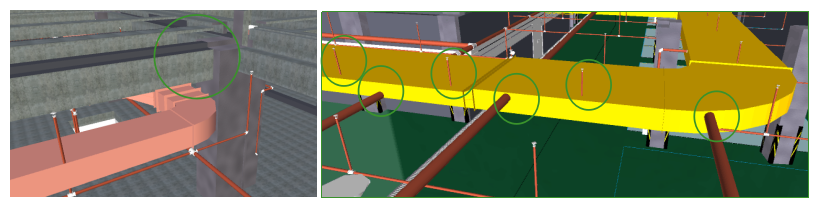

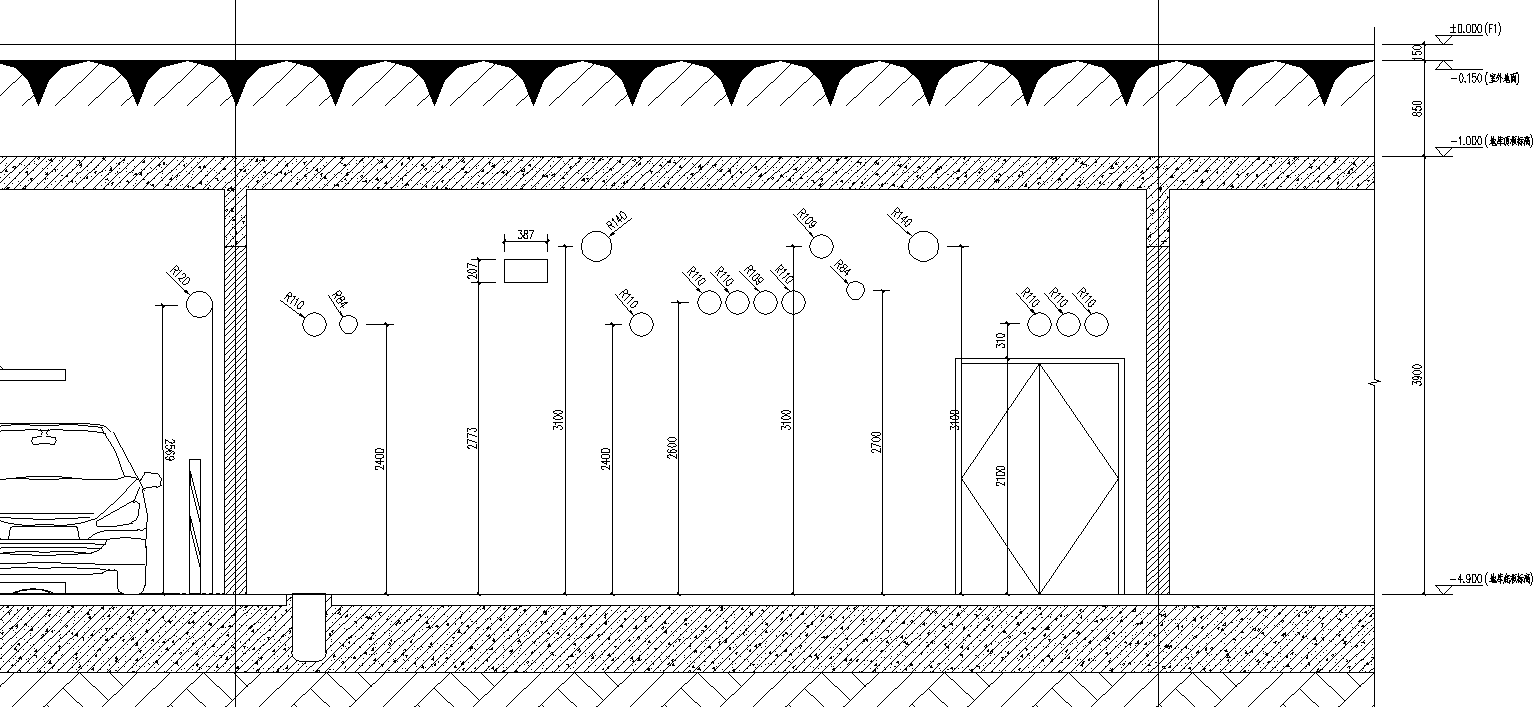

       将机电模型与前期土建模型进行整合、碰撞，出具碰撞报告，针对穿梁、穿柱、穿板及穿墙的管道进行各专业的模型调整，并出具预留孔洞图纸，为后期施工提供准确的开洞信息；

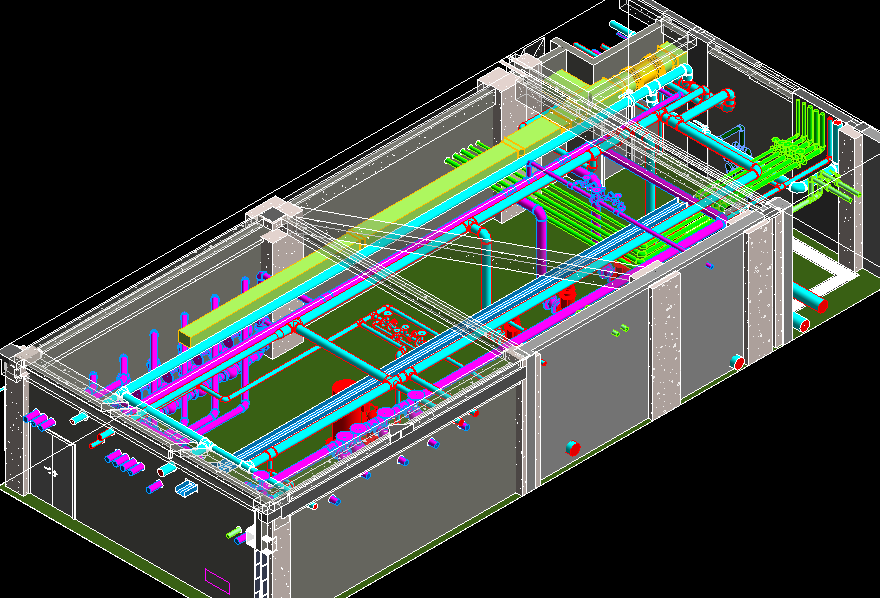

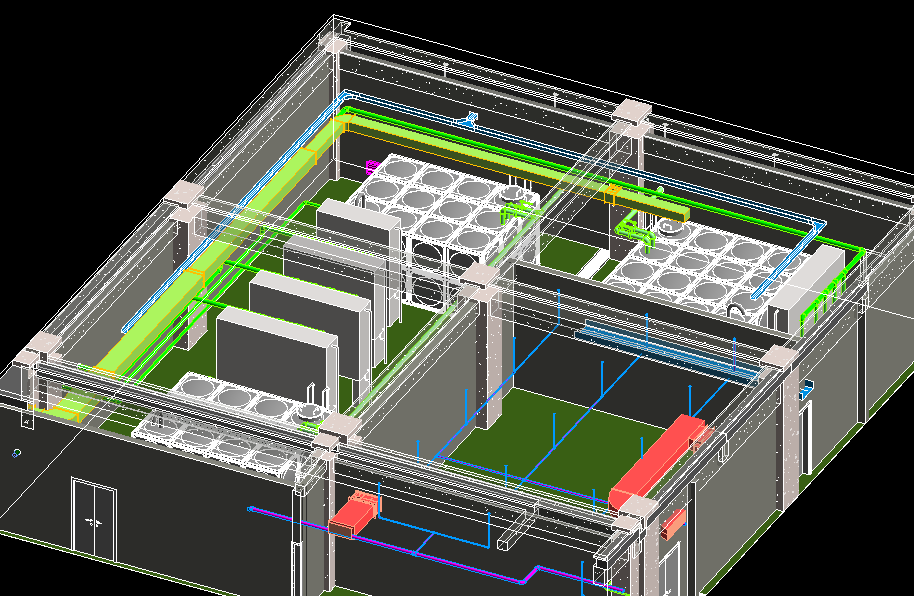

       对设备管道复杂的设备用房，进行三维建模，在建模过程中对设计图纸进行反馈问题，并针对问题提出解决方案，保证设备用房内，管道设备布置合理；

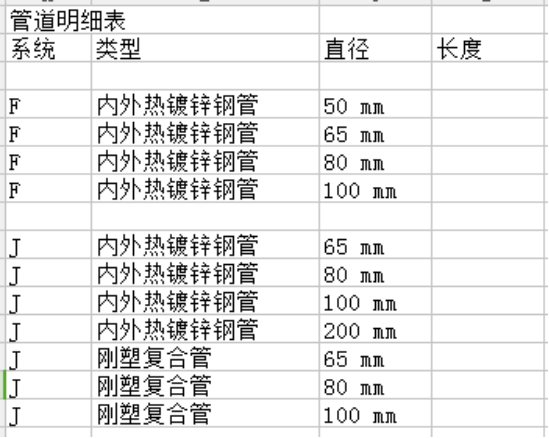

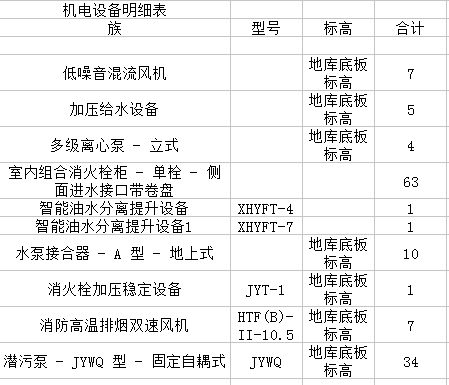

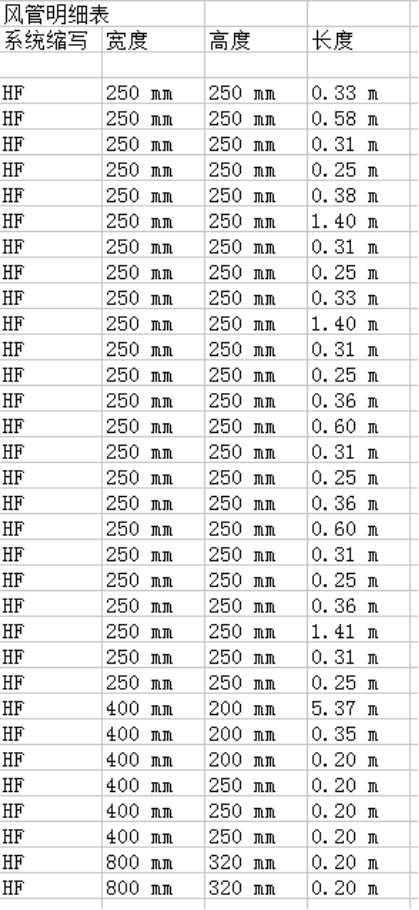

       结合模型出具各构件明细表，为后期施工单位的算量提供一个准确的数量依据 ....
