广西建设职业技术学院——实训楼
简介
项目介绍

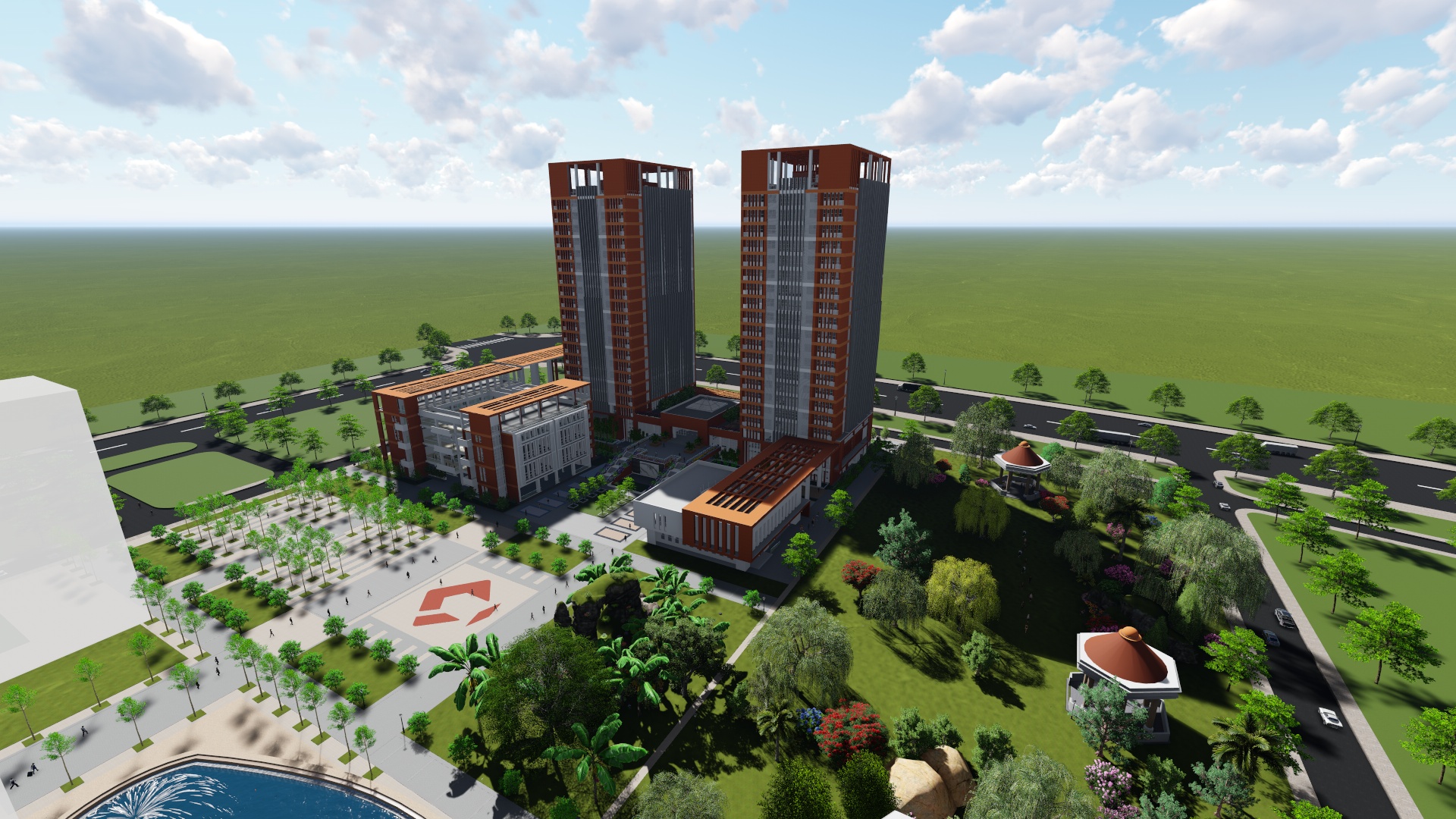

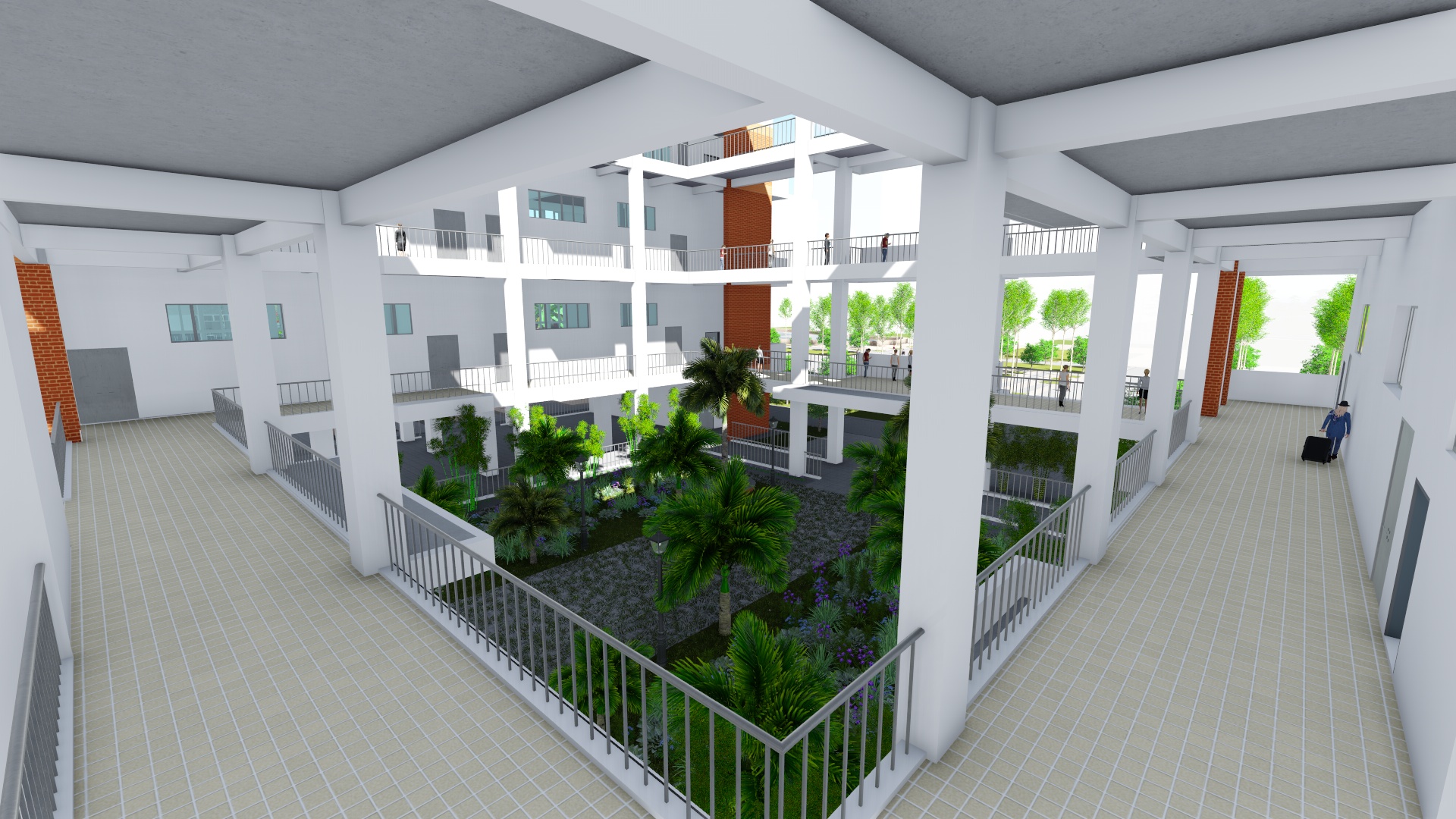

广西建设职业技术学院实训楼坐落于南宁市西乡塘区罗文大道的东侧，相思湖北路的南侧，实训楼分为A、B、C区及地下室.。
总建筑面积为72994.37m²，建筑高度为96.6m,结构的设计使用年限50年，建筑结构的安全等级二级。
A区由裙楼、塔楼及地下室三部分组成，地下一层，地上二十层，均为框架剪力墙结构。
B区为框架结构，地上2层，一层为展示大厅，二层多为美术教室。

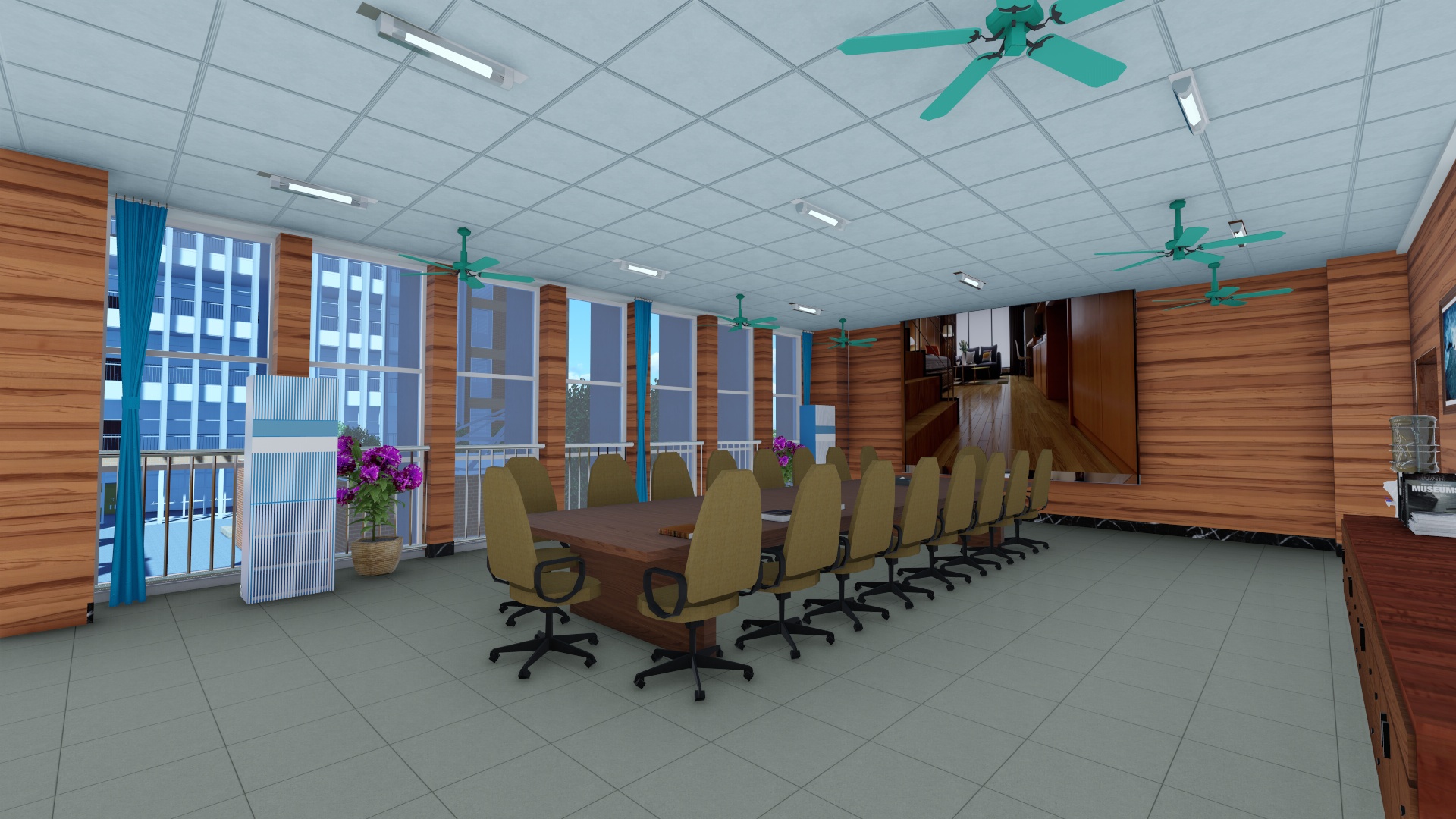

C区为框架结构，地上4层，一层为架空层；二、三层为阶梯教室，用于教学上课；四层为行政办公室。
建模过程
结构建模
确定项目基点 —— 创建标高 —— 创建轴网 —— 创建基础 —— 利用建模大师结构翻模 —— 构件调整 —— 构件重命名
建筑建模
确定项目基点 —— 创建标高 —— 创建轴网 —— 构件命名 —— 创建内外墙 —— 创建楼板及楼板开洞 —— 添加门窗 —— 创建楼梯、电梯 —— 创建栏杆扶手 —— 添加坡道、停车位 —— 地形创建

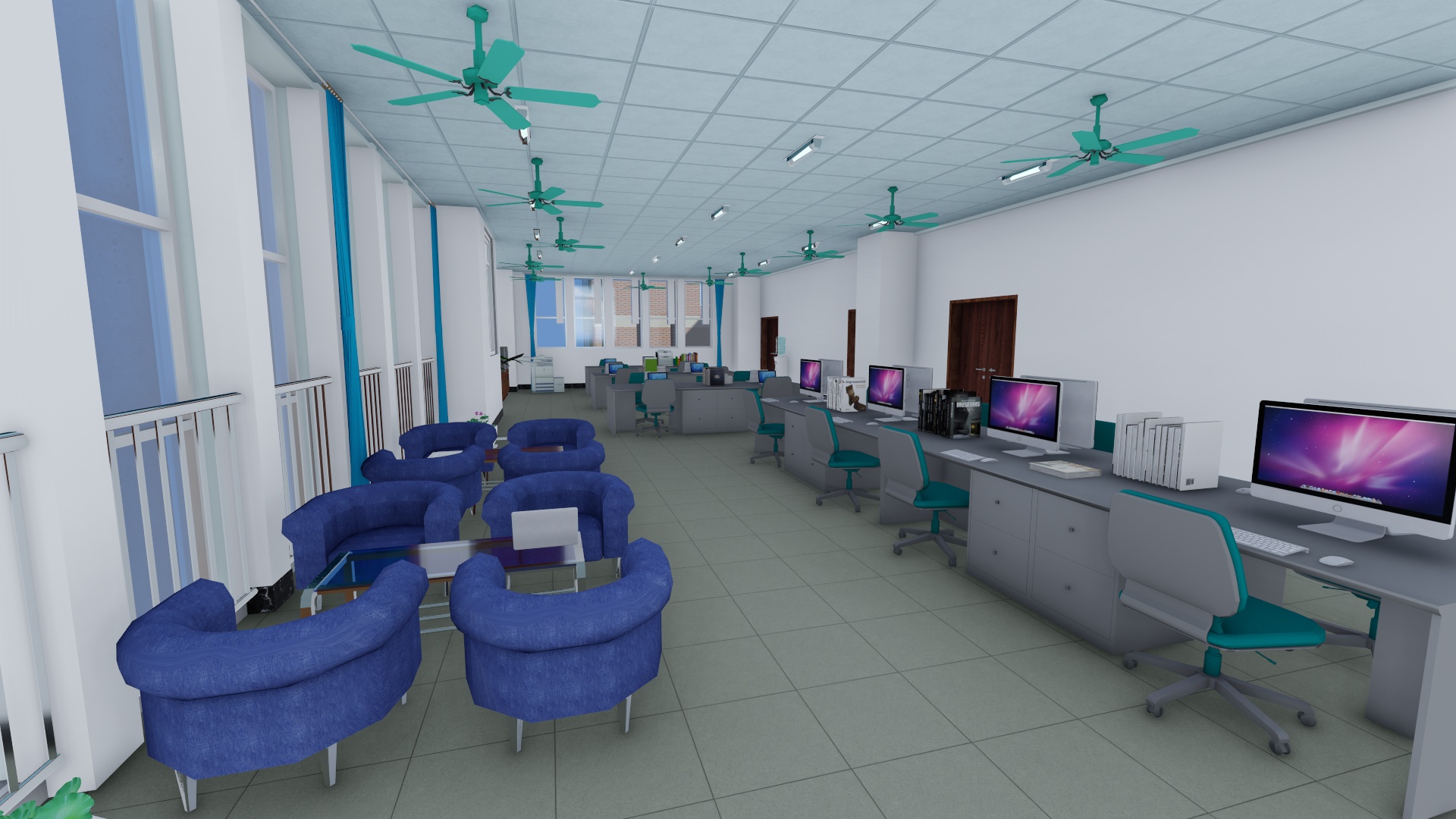

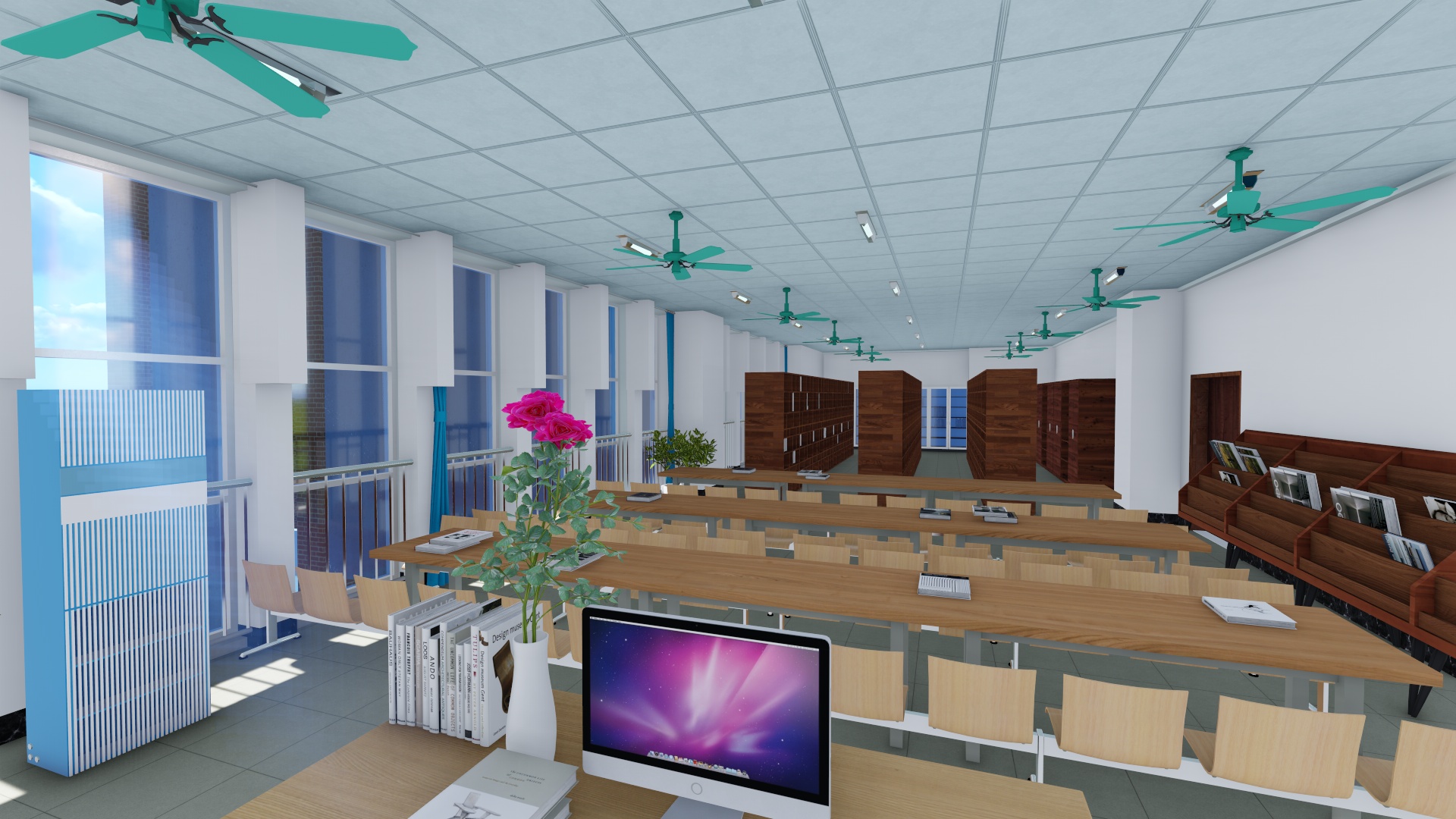

利用局域网服务器进行协同建模。土建模型由三个人完成，一人结构翻模、构件重命名，创建基础，创建族。另外两人建筑建模，创建地形，室内精装修。
重点难点：工程质量要求高，业内关注度广泛，本工程参与“广西优质工程奖”的评估，质量验收目标为一次性验收合格。施工安全要求高,工程位于校园主干道区域，途径的学生较多。
由于工程存在众多难点，所以采用了BIM技术，提前规划、重点模拟、化繁为简、科学管理、高标准建设、精细化施工、高效完成施工建设，以取得更好的经济效益和社会效益。
本模型建模精度为LOD300
建模大师使用心得
软件使用稳定，翻模效率高，功能简单，容易上手，相对于手动建模，大大提高了工作效率。由于翻模精度取决于图纸的准确率，需对设计图纸加以修改。想要模型精度达到交付要求，还须手工调整、参数添加、模型优化。
