建模基本流程

（1）熟悉图纸及相关文件资料要求，对CAD图纸认真分析并进行优化处理，然后在Revit中进行CAD底图的导入。(2天）

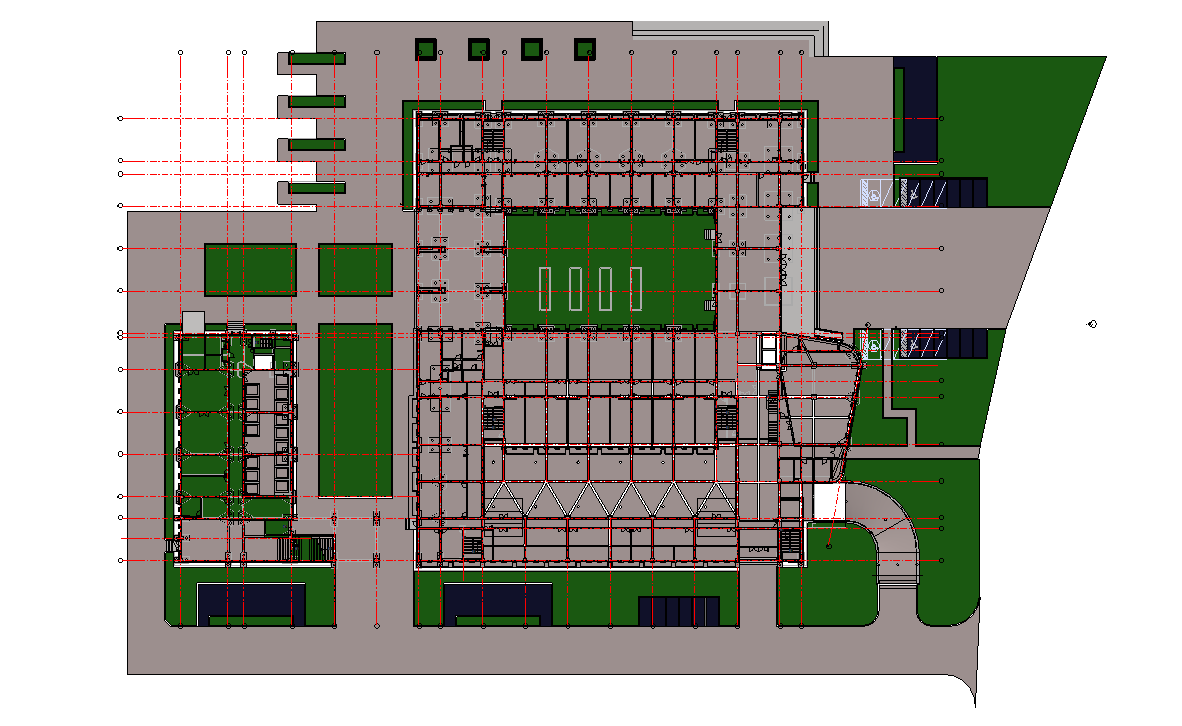

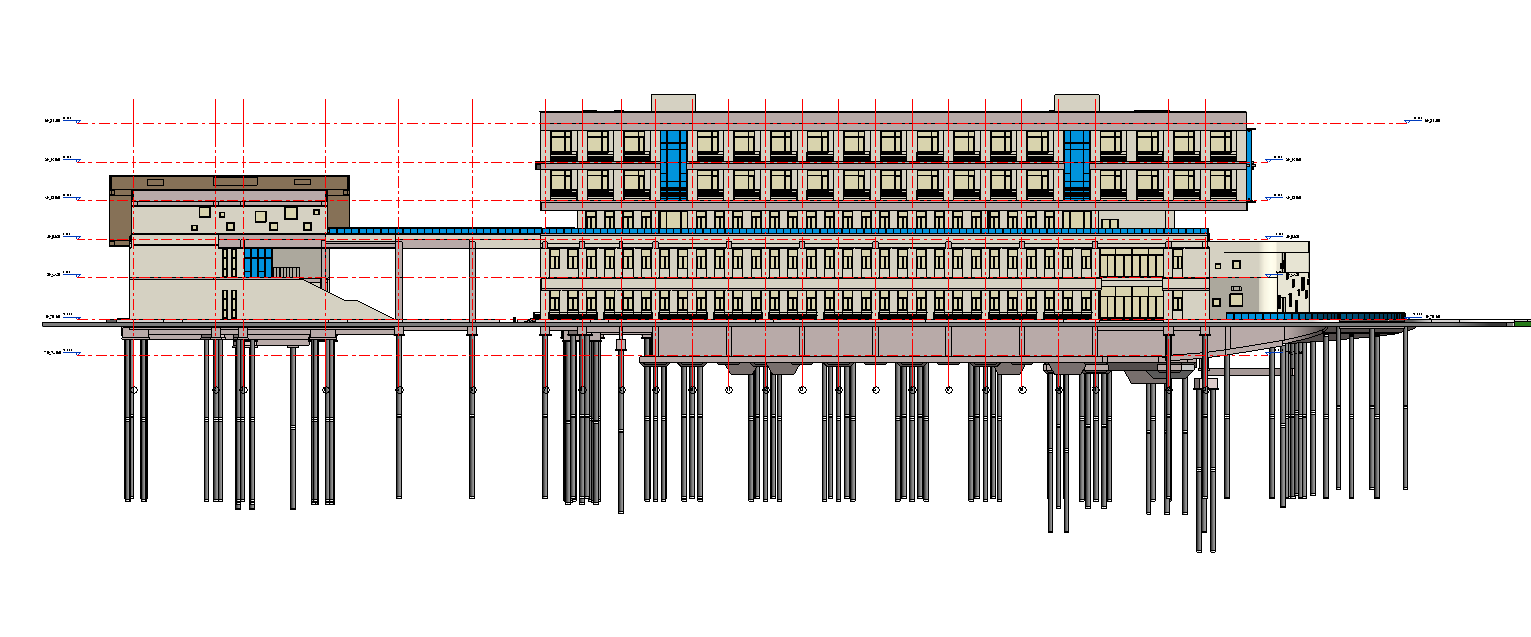

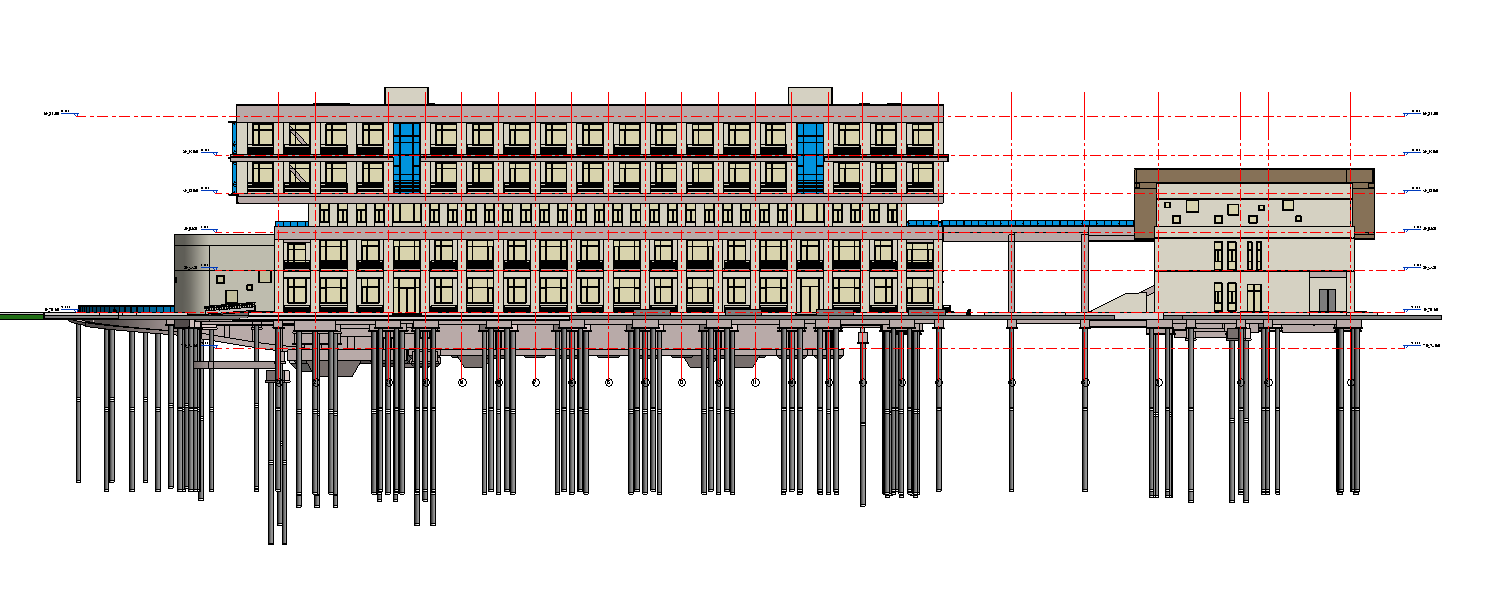

（2）创建标高与轴网信息的建筑项目样板，锁定标高与轴网并在此项目样板中进行建模，有利于后期实现模型的精准定位。（2天）

（3）参数化建族，包括桩基族、梁柱族、门窗族等，满足对不同尺寸、形状的需要，使模型更加精确。（3天）

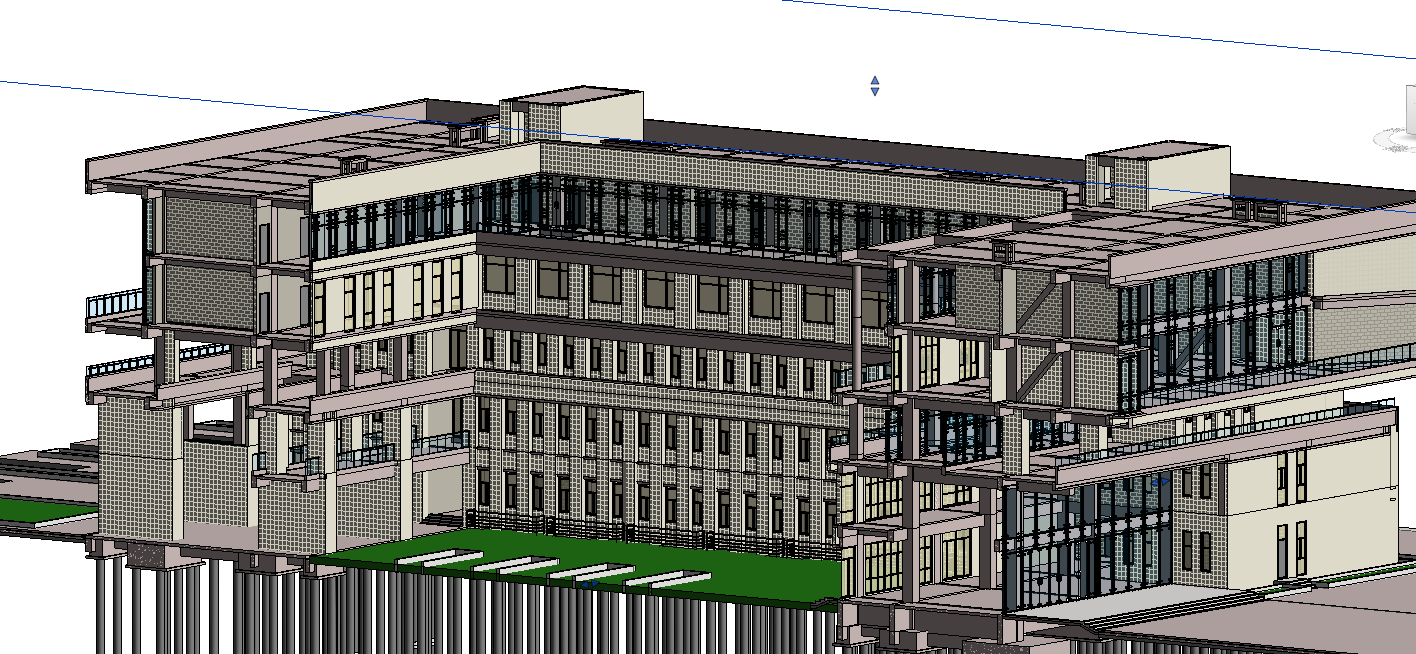

（4）绘制模型的结构框架部分：柱、梁、板等。（3天）

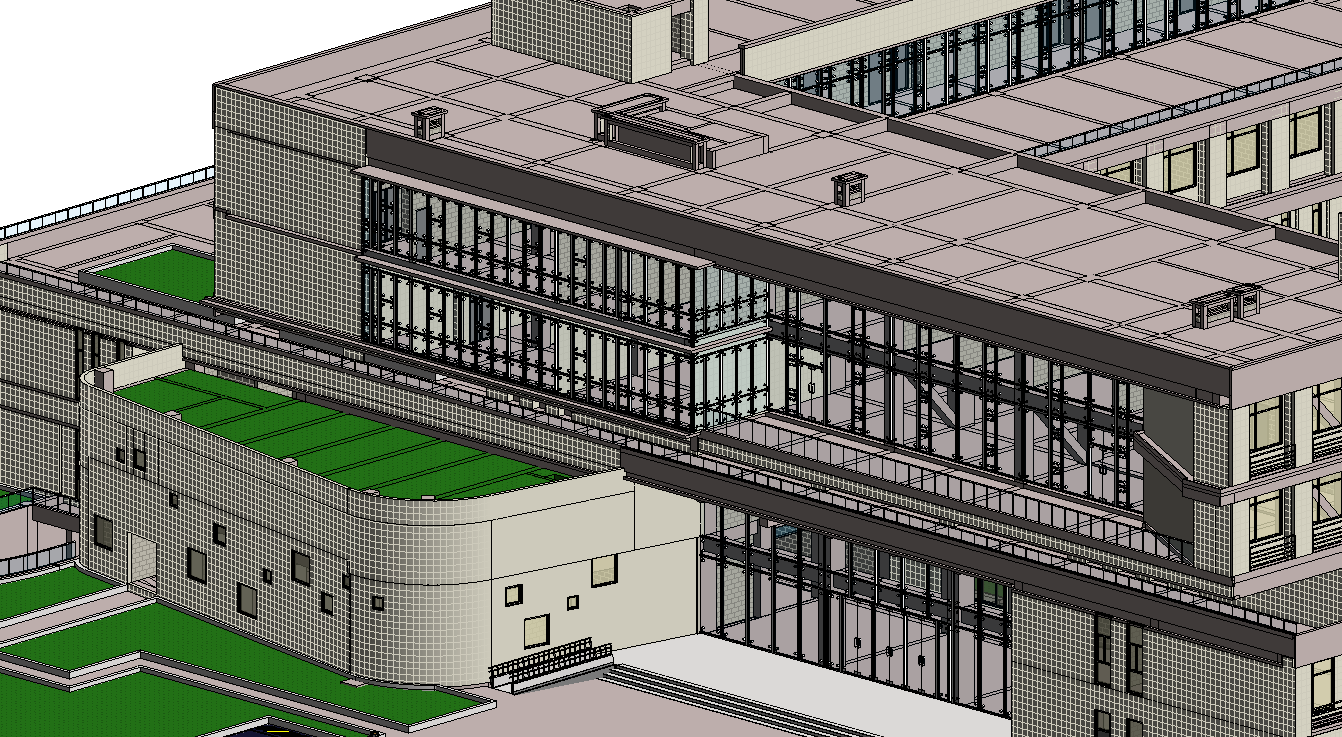

（5）绘制模型的建筑细节部分：墙、门、窗等。（3天）

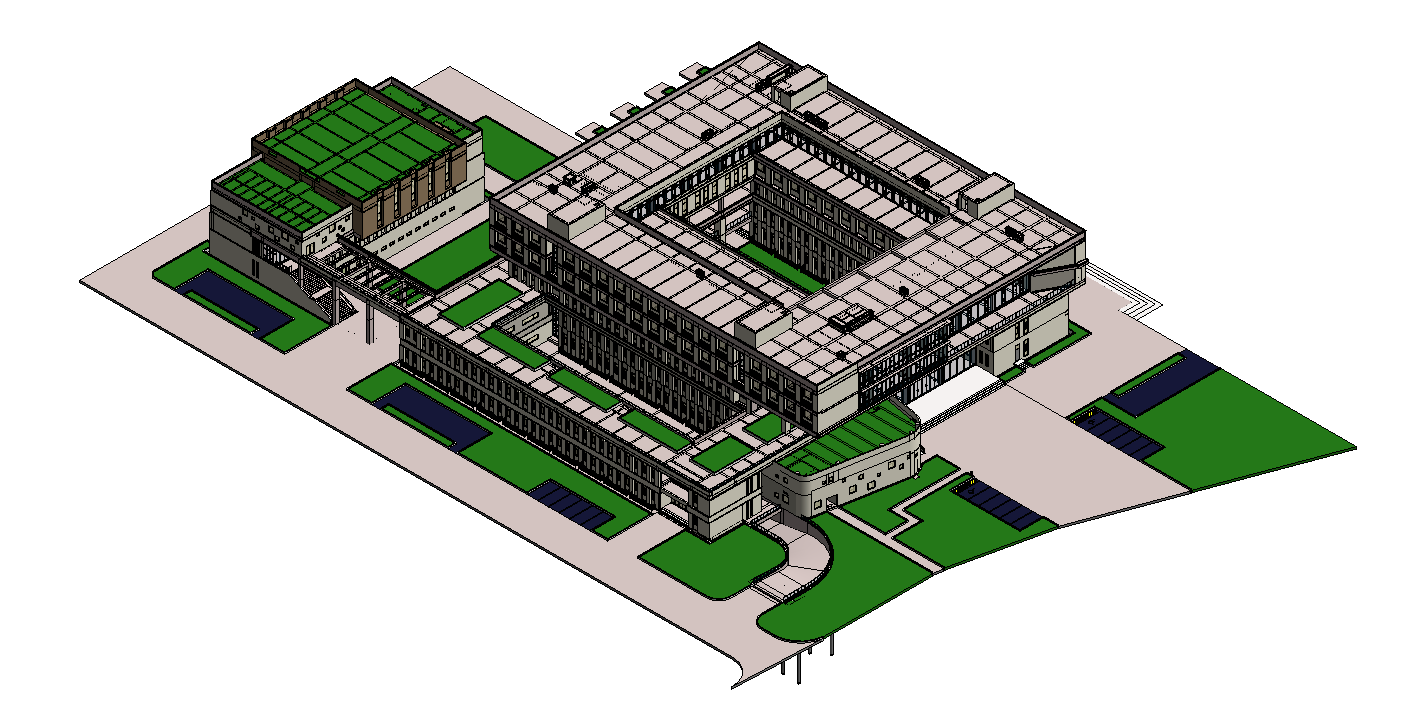

（6）主体模型的完善：包括楼梯、屋顶、雨棚、台阶、散水、坡道、栏杆、绿化、场地等。（4天）

（7）通过链接的方式整理模型，对节点进行连接检查，有碰撞不妥的部分进行修改与深化。（2天）

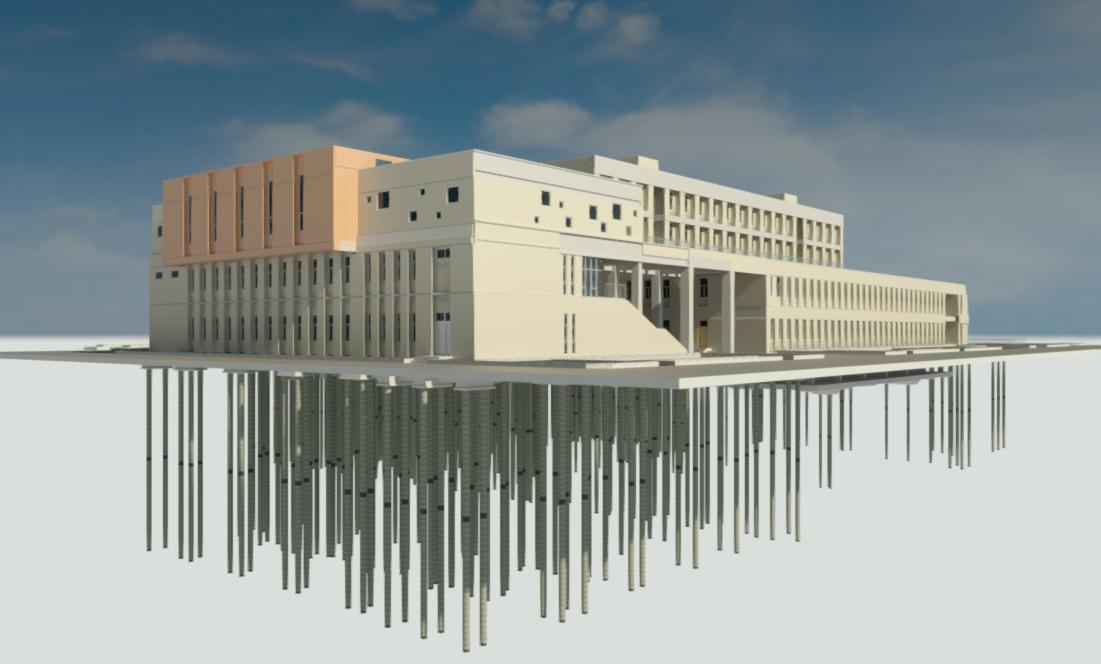

（8）利用插件族库大师进行模型部品的添加，在图元的属性栏中赋予材质，调整蓝天、白云与照射的光线，利用Revit渲染引擎进行渲染出图，出图后进行曝光调节使模型图片更加真实。（3天）

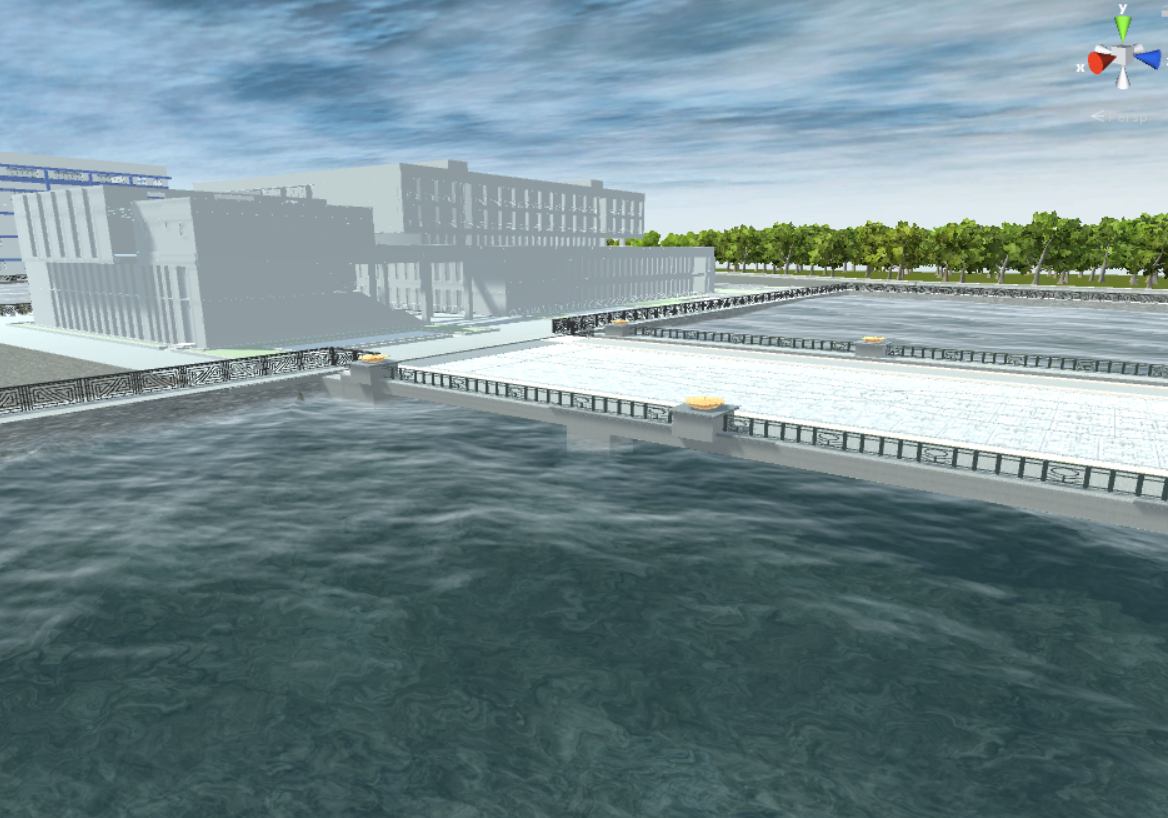

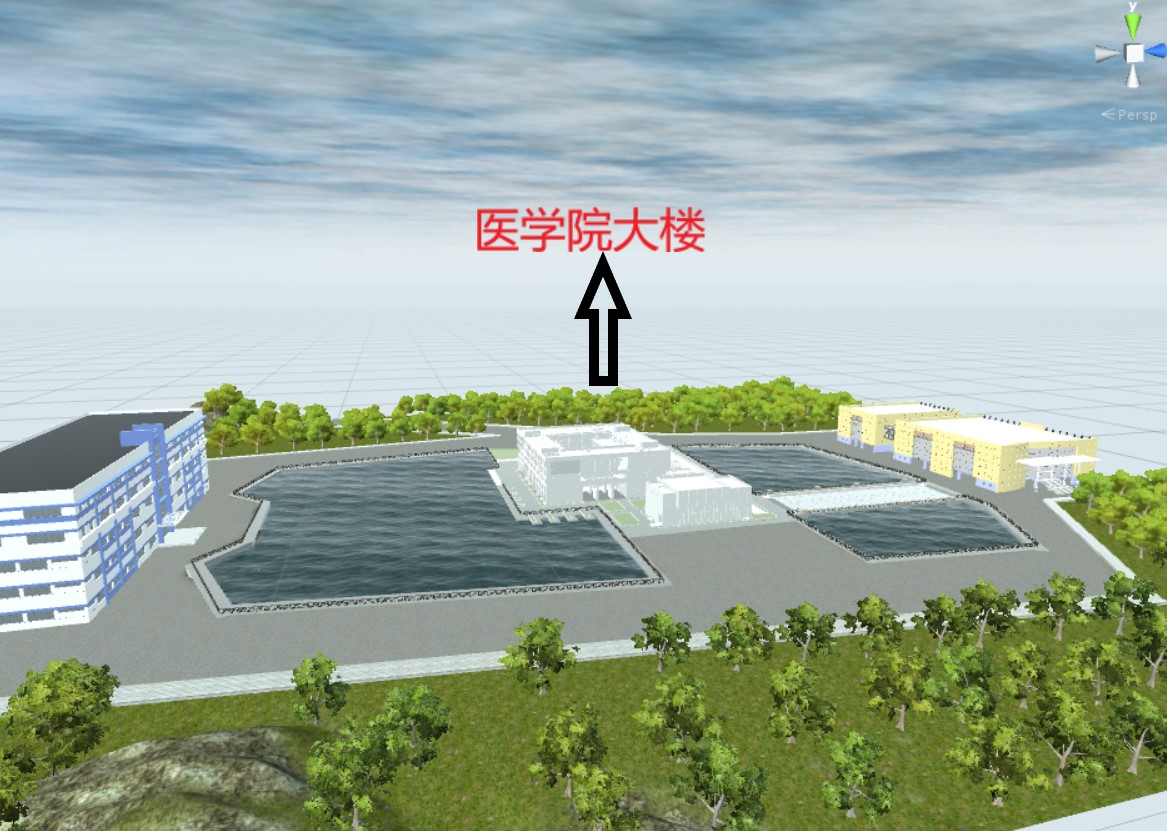

（9）将建造好的模型导入Unity3D中进行更为真实的渲染及全景图制作。（10天）

难题与解决

建模过程历时2个月，中间也经历了很多难题，但是大家齐心协力一一进行了解决。刚开始参照CAD图纸进行建模时就犯了难，究竟标高采用建筑图的还是结构图的呢？经过商量后，我们认为，搭建的主体框架，例如楼板等尚未进行装修如增加面层、刷漆等，所以采用结构标高。后面在打开CAD图纸中又出现了问题———CAD图纸中的注释不能清楚显示了，断断续续还会出现乱码等字符，没办法知道具体尺寸等信息。我们一同请教了大一教CAD制图的朱老师，了解到因为CAD版本不同，所以要在初次打开CAD图纸时在大字体下拉菜单中选中-国标gbcbig字体，这样CAD的注释信息便会全部进行显示。

提高建模效率的小技巧

在建模过程中，我们运用了一些小技巧，提高了建模的速度：1、选中所要复制的图元，按住键盘CTRL键，点击鼠标左键拖动所选中的图元，完成快速复制；2、从右下向左上框选所有图元，在工具面板选择过滤器，就可以单独过滤出需要选择的部分图元。还可以将批量选择后的图元保存为组，再打开另一个项目样板，在建筑中导入模型组来进行放置，除此之外，还可运用Revit链接进行模型整合，大大提高了建模的效率。

 分工合作与协同建模

在整个建模过程中我们小组3人有分工有合作。

首先在准备阶段，大家分工进行族的制作与标高轴网项目样板的建立。陈晓雯负责建梁柱族与门窗族，张梦烁负责建桩基族，傅春燕负责建立项目样板。

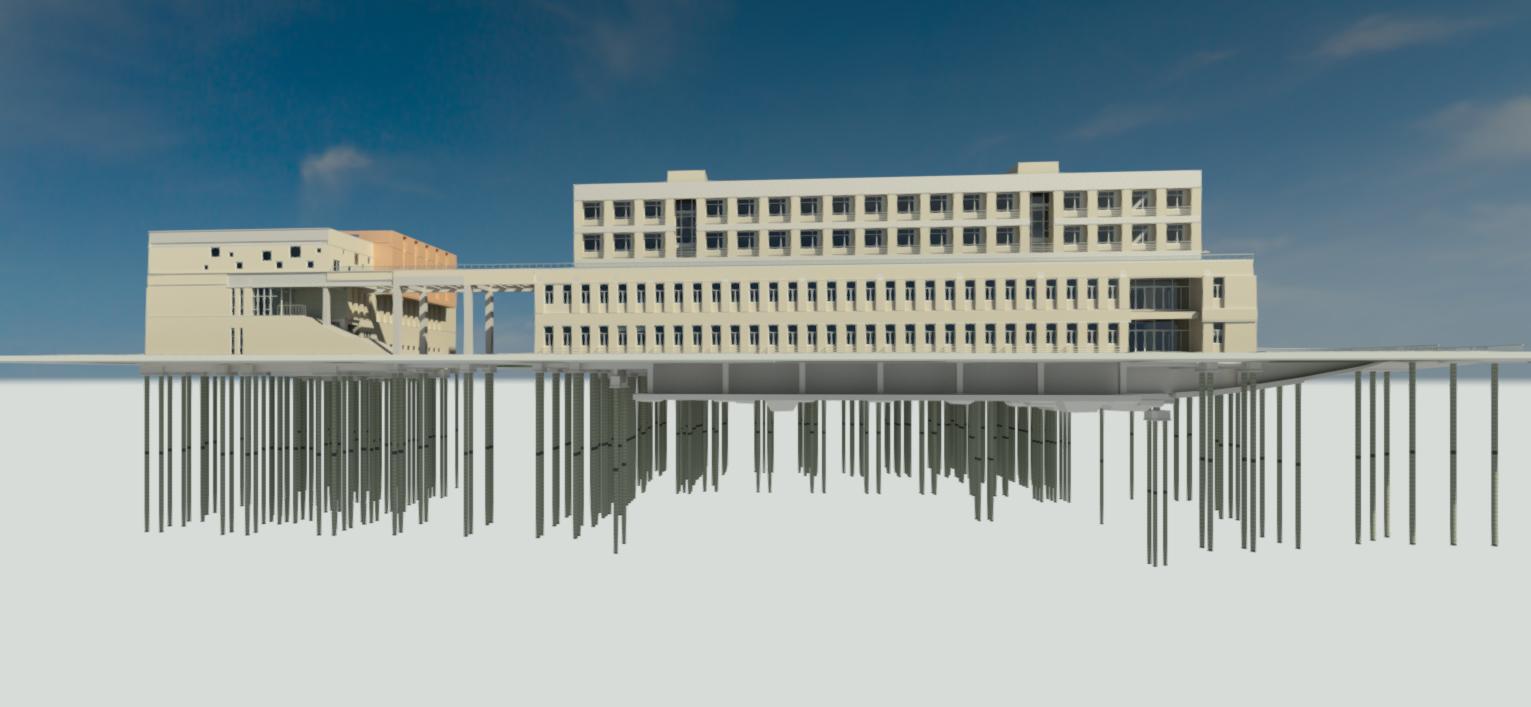

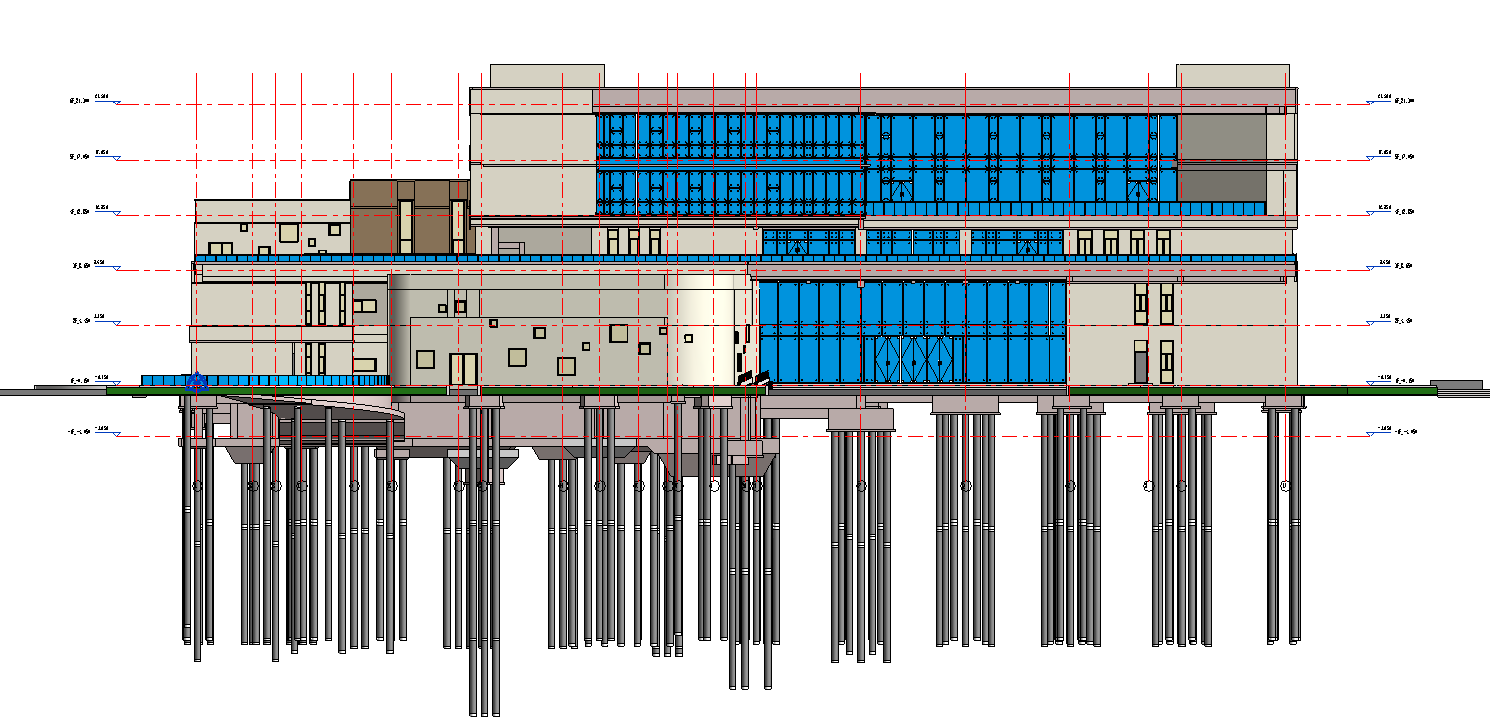

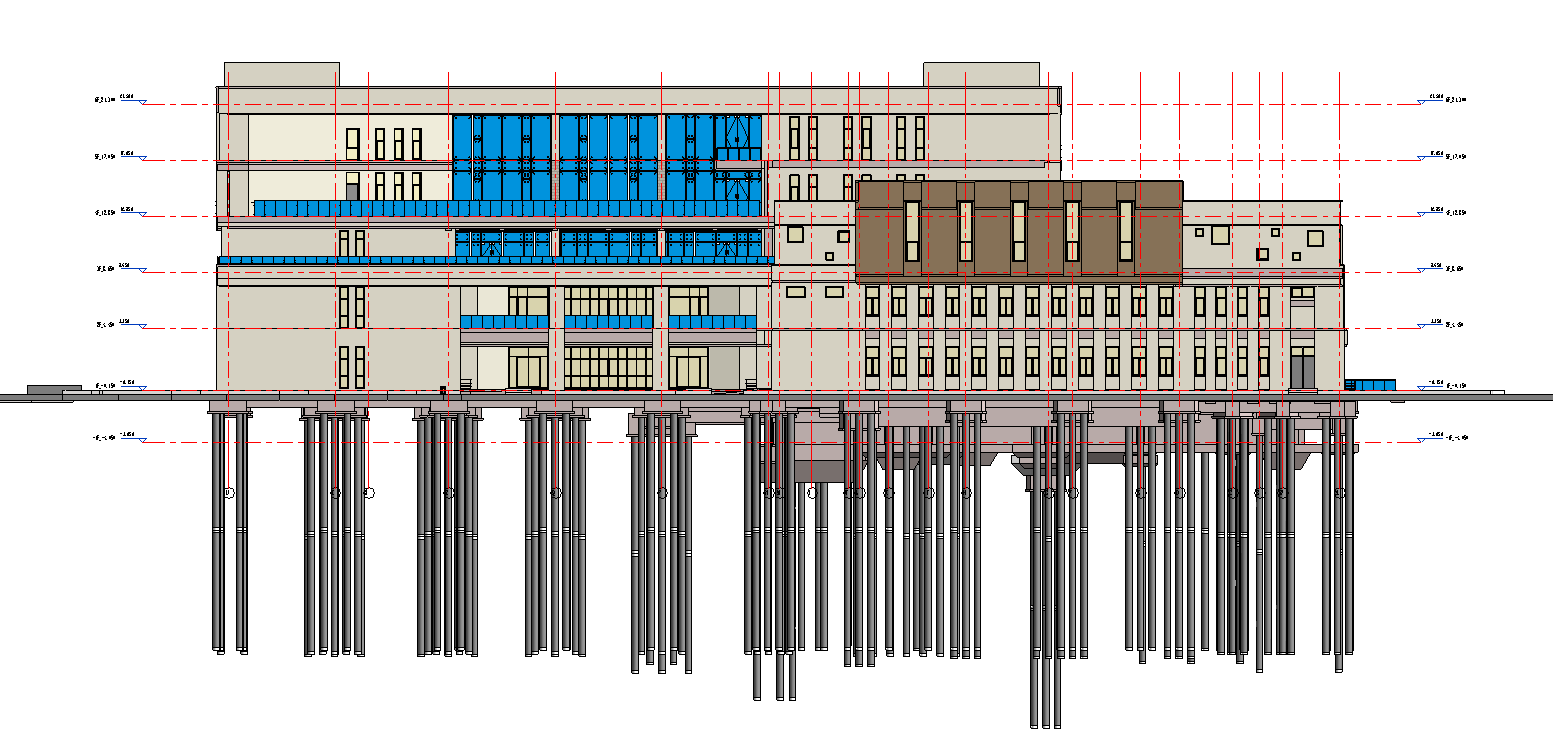

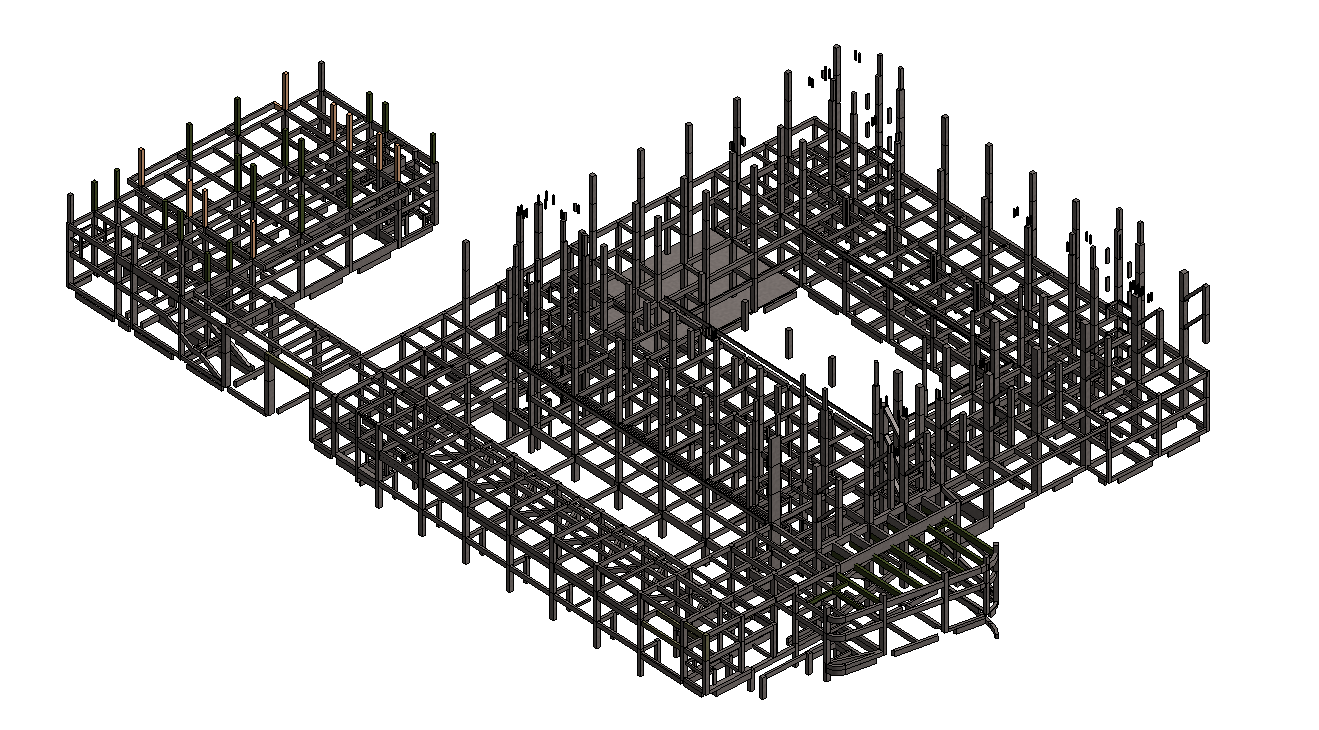

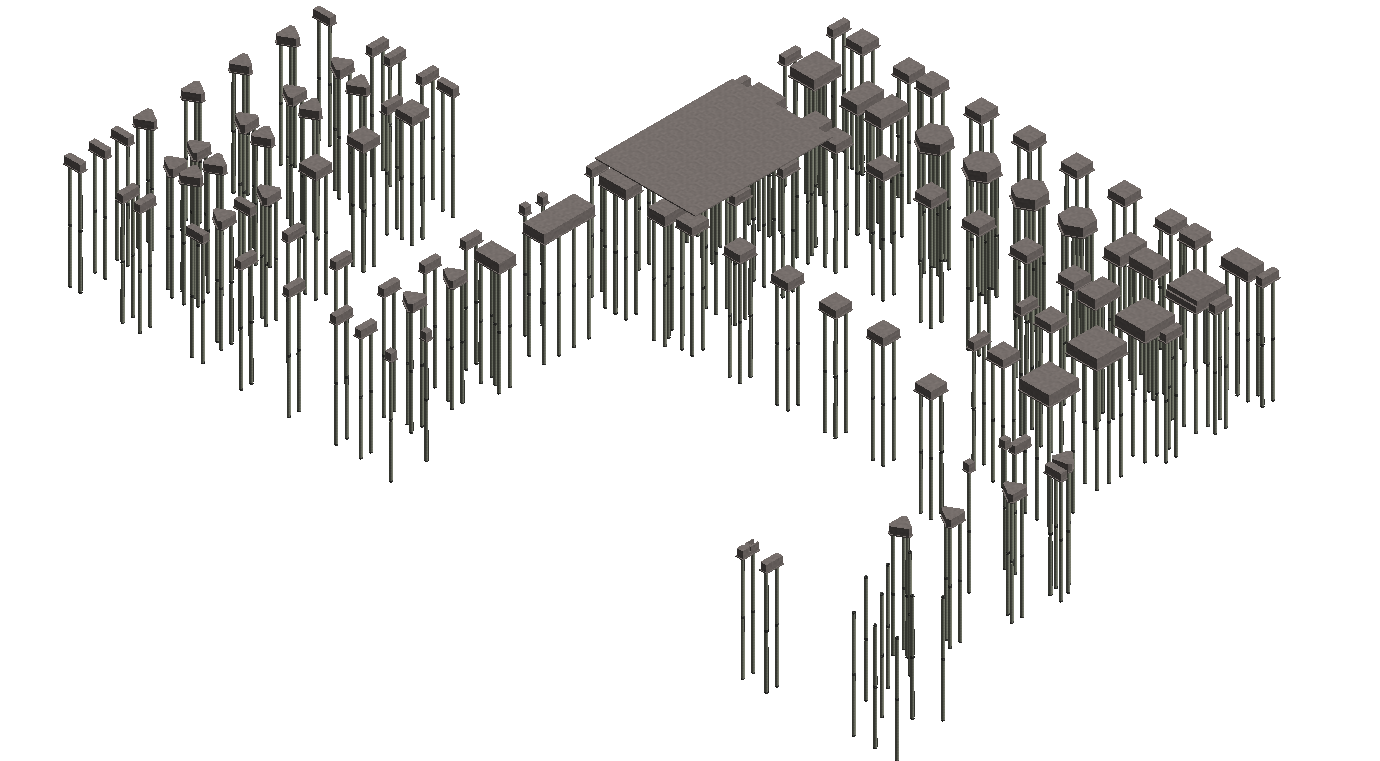

在第一阶段中，张梦烁负责在Revit中绘制桩基，傅春燕绘制基础层~5F的梁，陈晓雯负责整个项目的柱。

在第二阶段中，进行墙、门、窗、楼板、屋顶的创建。陈晓雯负责1F与2F，傅春燕负责3F及B幢3RF，张梦烁负责4F、5F及A幢5RF。

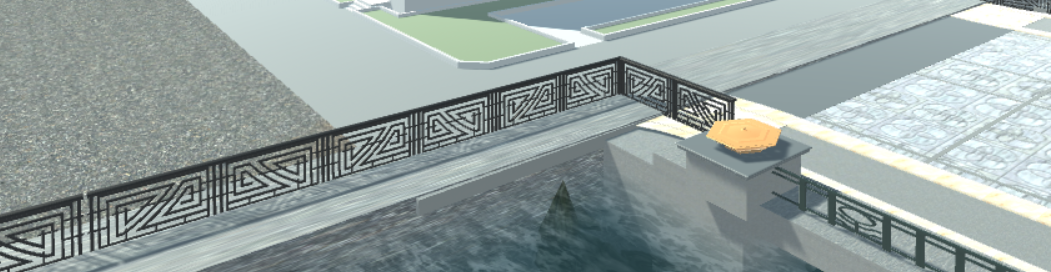

在第三阶段中，傅春燕负责楼梯和栏杆的绘制，张梦烁负责台阶绘制，陈晓雯负责坡道绘制。全部完成后通过链接的方式将每个人所绘制的整合在同一个项目样板中，并进行解锁绑定。

在第四阶段中，大家轮流对模型进行检查、更改、整合，并利用可视化的优点进行梁柱等碰撞检查与修改模型。

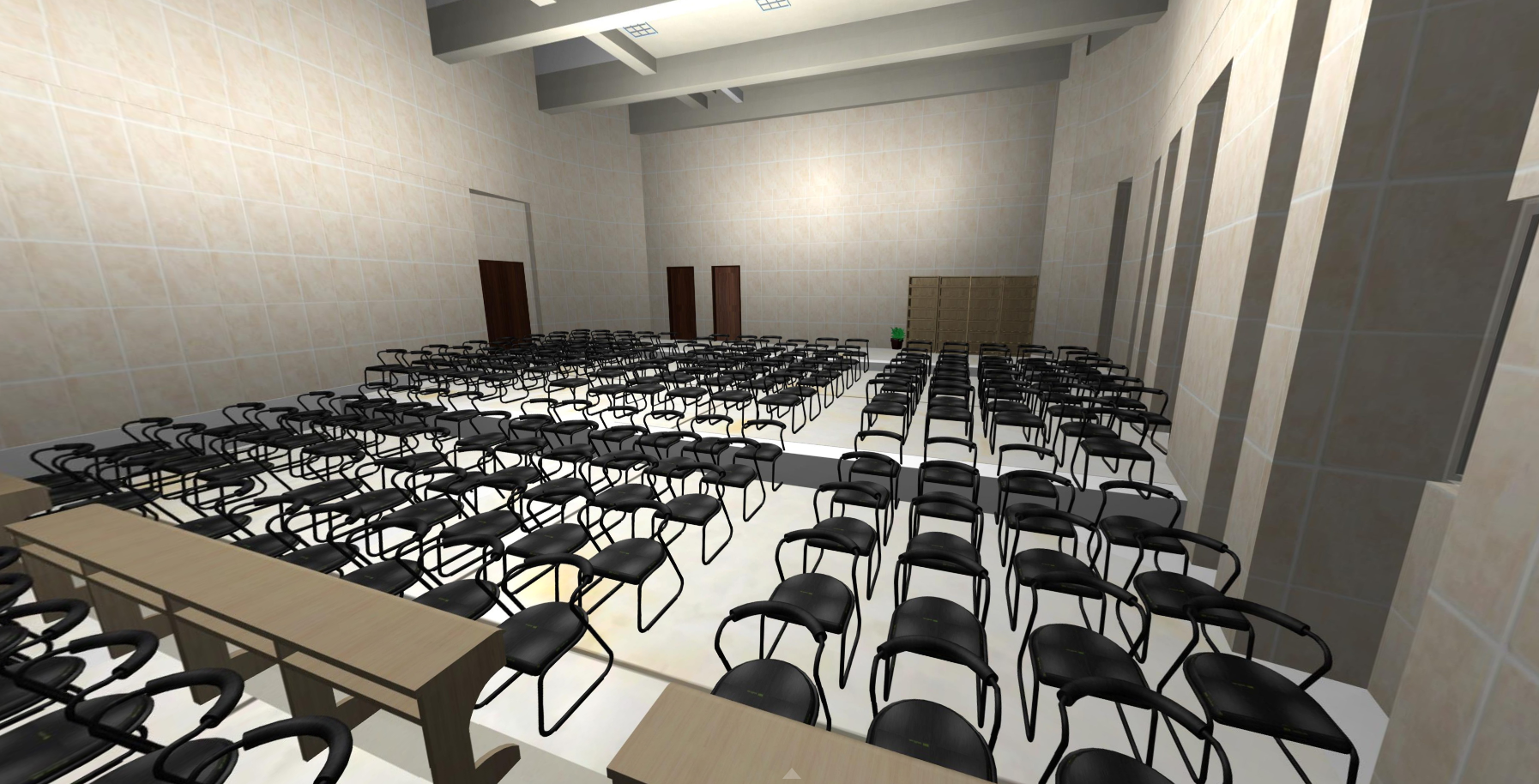

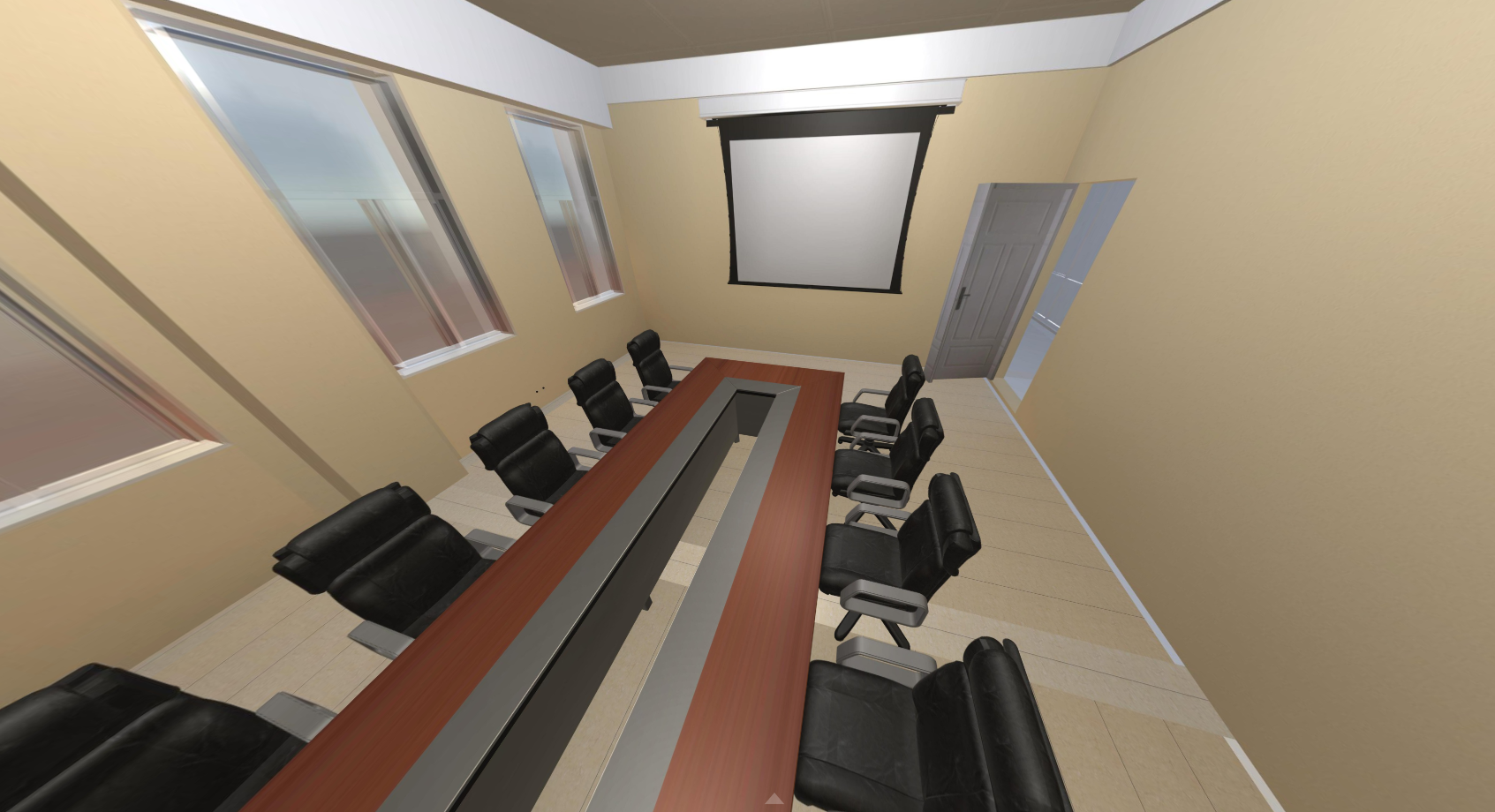

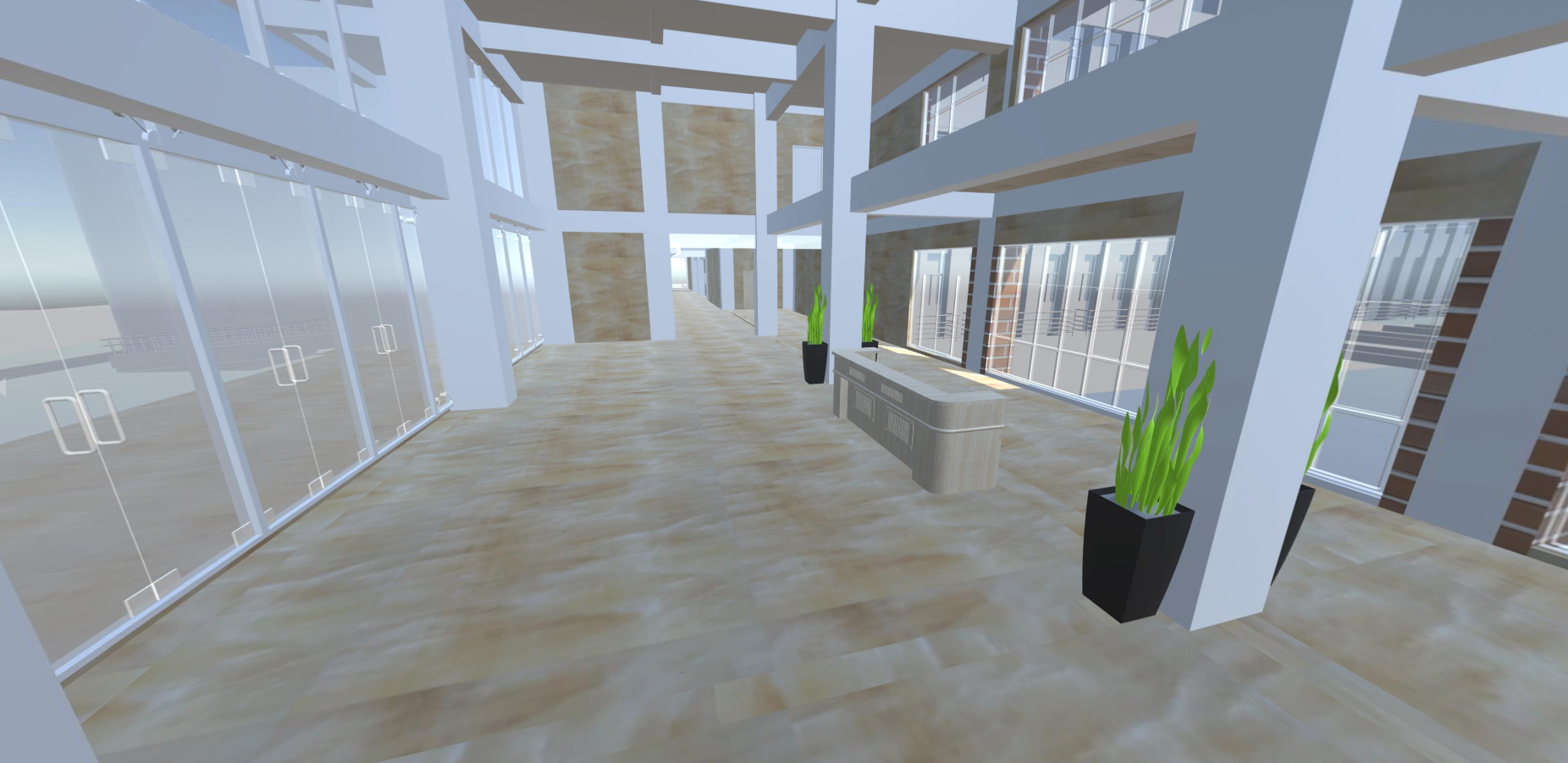

在第五阶段中，张梦烁负责大会议室渲染与场地渲染，陈晓雯负责大厅渲染，傅春燕负责小会议室渲染。

高精度建模的价值

建模过程的高精度能够带来诸多方面的便利。本项目模型达到LOD300等级，部分构件达到400精度。 我们知道资料的准确程度同建模的精确成正比，建模越精确，资料越准确，后面就会减少设计变更可以有效节省成本，加快工程周期。在施工中 因为知道了 各建筑部件的三维设计尺寸和体积数据，可以准确统计出 模型信息中混凝土、钢筋和钢结构等的使用量，也可以 为概预算提供资料。在装修中，利用模型数据可以准确估算材料的需求量。
